Un guide pratique sur les taux de remplissage des médias MBBR : définitions, limite de fluidisation derrière le plafond de 67 %, plages recommandées pour les installations municipales et industrielles et conseils de réglage concernant le type de réservoir, l'aération et la qualité de l'eau régionale.
Introduction
Le taux de remplissage (également écrit comme taux de remplissage ou pourcentage de remplissage) est l'un des paramètres les plus fréquemment demandés dans la conception MBBR :
réglez-le trop bas et la capacité de traitement risque d’être insuffisante ; réglez-le trop haut et la fluidisation peut être altérée.
Dans la pratique de l'ingénierie, le taux de remplissage des médias MBBR est généralement contrôlé dans25%–67%(en fonction du type de fluide et de la configuration du réservoir), avec des plages recommandées sensiblement différentes pour les applications municipales et industrielles.
Quel est le taux de remplissage et pourquoi 67 % est souvent considéré comme le plafond
Le taux de remplissage est le pourcentage du volume effectif du réacteur occupé par le volume décanté du média. Il détermine à la fois la quantité totale de média disponible pour la croissance du biofilm et si le média peut culbuter librement sous l'effet des forces hydrauliques et d'aération.
Dans les projets réels, le taux de remplissage est mesuré sur la base du volume décanté du média : un échantillon de média est chargé dans une éprouvette graduée ou un récipient calibré, tapoté doucement jusqu'à ce que le volume se stabilise, puis comparé au volume du réservoir. La variation dimensionnelle entre les lots peut affecter la mesure, c'est pourquoi la conception, l'approvisionnement et le dosage doivent être calculés autant que possible par rapport aux mêmes spécifications de lot.

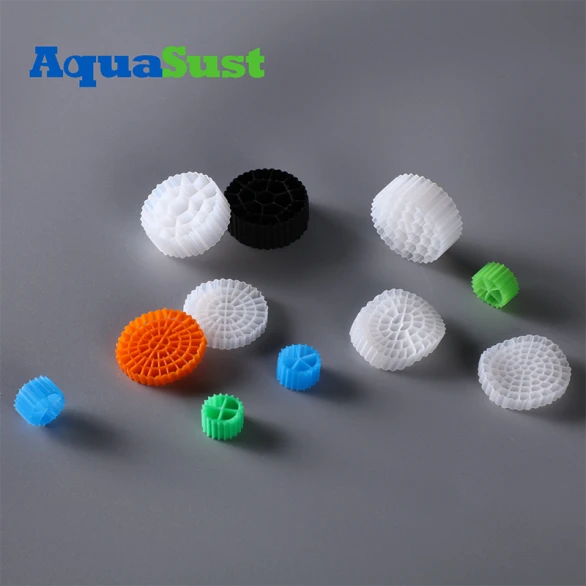

La fluidisation nécessite suffisamment d'espace libre. Pour les supports cylindriques de type K- (K1/K3/K5), l'expérience en ingénierie montre qu'une fois que le taux de remplissage dépasse environ 67 %, la couche de support se rapproche d'un compactage dense : les bulles d'eau et d'air ont du mal à pénétrer et des zones stagnantes ont tendance à se former près du fond du réservoir. Pour cette raison,67 % est largement considéré comme le plafond technique pratique pour les supports suspendus (valeur typique). Le plafond varie quelque peu selon la structure des médias ; Les supports poreux de type éponge-se déforment plus facilement et peuvent approcher des ratios plus élevés dans certains scénarios, mais cela doit être soigneusement vérifié.
Effets d'un taux de remplissage trop faible ou trop élevé
2.1 Taux de remplissage trop faible
La surface effective du biofilm dans la cuve est insuffisante, le taux de chargement volumétrique chute et les indicateurs d'effluents deviennent difficiles à respecter ;
À de faibles concentrations de milieu, la fluidisation devient trop vigoureuse, le biofilm est plus facilement cisaillé et la période d'établissement du biofilm est prolongée ;
L'investissement dans le volume du réservoir n'est pas entièrement utilisé : - les projets de rénovation dépensent de l'argent sans réellement augmenter la capacité ;
Les projets de nouvelle-construction pourraient être contraints d'agrandir les réservoirs pour compenser la capacité de traitement, ce qui augmenterait les coûts de construction civile-et l'empreinte au sol.
2.2 Taux de remplissage trop élevé
La fluidisation du milieu est restreinte, des zones mortes compactées se développent à l'intérieur du réservoir, le transfert de masse se détériore et un déficit localisé en oxygène apparaît ;
La consommation d'énergie de l'aération augmente : il faut plus d'air pour maintenir la fluidisation, ce qui augmente le coût unitaire de traitement ;
Les collisions et l'abrasion entre les supports s'intensifient, imposant une charge plus élevée sur les écrans de rétention, tandis que la durée de vie se raccourcit et que la pression de maintenance augmente.
Une idée fausse courante dans les projets réels est qu'« un taux de remplissage plus élevé signifie toujours une capacité de traitement plus élevée ». Lorsque le rapport s'approche du plafond de fluidisation, l'ajout de média supplémentaire n'améliore pas les taux d'élimination et peut même détériorer la qualité des effluents.
2.3 Comment juger sur place si le taux de remplissage est approprié
Pendant le fonctionnement, trois contrôles rapides sont utiles : premièrement, inspectez visuellement l'état de fluidisation - le fluide doit rouler uniformément sur la surface du réservoir sans zones emballées évidentes ; Deuxièmement, surveillez la distribution de l'oxygène dissous. - des écarts importants d'OD dans le réservoir indiquent un mauvais mélange, ce qui peut indiquer un réservoir trop rempli ; Troisièmement, suivez les indicateurs d'effluents et l'épaisseur du biofilm -. Si le biofilm est constamment mince ou s'écaille fréquemment, le taux de remplissage ou le taux d'aération peut nécessiter un ajustement. Il s'agit de contrôles d'expérience- ; le jugement final repose toujours sur les données des tests de qualité de l'eau-.
Taux de remplissage recommandés pour les scénarios municipaux et industriels
La plage recommandée pour chaque scénario dépend de la concentration de l'influent, de la norme d'effluent cible, du type de réservoir et de la méthode d'aération. Les plages ci-dessous sont des valeurs techniques typiques ; chaque projet spécifique doit être confirmé par un calcul de conception.
|
Scénario |
Taux de remplissage typique |
Remarques |
|
Eaux usées municipales (nouvelle-construction MBBR) |
30%–45% |
Influent de force normale- ; équilibre l’élimination de l’azote et la fluidisation |
|
Modernisation des boues activées municipales-(hybride) |
25%–40% |
Les médias coexistent avec les boues ; l'espace de mélange doit être préservé |
|
Eaux usées industrielles (DCO élevée : aliments/boissons/pâtes et papiers) |
40%–60% |
Charge élevée ; transfert de masse et aération renforcés requis |
|
Eaux usées industrielles (forte teneur en ammoniac : produit chimique/lixiviat) |
50%–67% |
Vise le chargement de la surface-en surface ; la fluidisation doit être strictement vérifiée |
|
Processus combiné MBBR + MBR |
30%–50% |
Valeur typique pour l'étage MBBR en amont |
Notez que les plages recommandées ne sont qu’un point de départ. La valeur finale doit être vérifiée par rapport au taux de charge volumétrique de conception (municipal typique 0,3–0,8 kg DCO/(m³·d)) et à la norme d'effluent cible : pour une charge élevée et des normes strictes, prendre l'extrémité supérieure de la plage ; pour les priorités en matière de faible charge et d'économie d'énergie-, choisissez l'extrémité inférieure.
Ajustements par type de réservoir, aération et qualité de l’eau régionale
Type de réservoir :
- les réservoirs à débit plug-développent de grands gradients de concentration le long du trajet d'écoulement, de sorte que leurs taux de remplissage sont souvent inférieurs à ceux des réservoirs complètement mélangés ;
- les réservoirs multi-canaux peuvent appliquer différents taux de remplissage dans différents canaux.
- Vérification du chargement : après avoir sélectionné un taux de remplissage, vérifiez à la fois le chargement volumétrique et le chargement de la surface-pour confirmer que le volume du réservoir et la surface du support répondent chacun aux objectifs de conception - évitez de satisfaire un indicateur tout en dépassant l'autre.
Méthode d'aération :
- Les projets européens utilisent couramment une aération par soufflante avec des diffuseurs à fines-bulles, qui peuvent prendre en charge des taux de remplissage plus élevés (40 % à 55 %) ;
- les aérateurs de surface ou l'aération par jet fournissent une intensité de mélange limitée, c'est pourquoi l'extrémité inférieure de la plage est recommandée.
Qualité de l'eau régionale :
- en Asie du Sud-Est, des affluents chauds à haute -turbidité peuvent facilement recouvrir les médias de matières en suspension ; 25 à 40 % sont suggérés avec un prétraitement renforcé.
- Dans les régions froides du nord, l'activité biologique diminue, c'est pourquoi des taux de remplissage plus élevés sont souvent utilisés pour compenser la surface, combinés à une conception corrigée en température.
- Dans l'UE, où les concentrations d'effluents sont faibles, le taux de remplissage peut être modérément réduit pour économiser de l'énergie, à condition que les normes d'effluents soient toujours respectées.
Conformité et livraison :
- pour les supports exportés, une documentation relative aux normes CE/REACH (UE) ou EPA- doit être fournie pour le marché cible ;
- pour les projets en Chine, les normes GB et les codes de conception applicables s'appliquent, et le taux de remplissage est finalisé par vérification de la conception.
Les projets de rénovation devraient également évaluer la capacité excédentaire du système d'aération existant pour éviter une aération insuffisante après l'augmentation du taux de remplissage.
Foire aux questions (FAQ)
Q1 : Un taux de remplissage plus élevé signifie-t-il toujours une capacité de traitement plus élevée ?
R : Pas nécessairement. Dans la plage où la fluidisation reste normale (par exemple, 25 % à 50 %), l'augmentation du taux de remplissage ajoute une surface de biofilm efficace et la capacité augmente en conséquence ; mais près de 60 à 67 % de fluidisation devient restreinte, les zones mortes augmentent, la croissance de la capacité ralentit ou s'inverse et la consommation d'énergie d'aération augmente sensiblement.
Q2 : Pourquoi tant de modèles plafonnent-ils le taux de remplissage à 67 % ?
R : Il s’agit d’une règle empirique d’ingénierie (valeur typique) dérivée du mécanisme de fluidisation des supports cylindriques suspendus. Au-dessus de ce rapport, les canaux d'eau et d'air entre les médias sont comprimés, ce qui rend difficile le maintien d'une fluidisation uniforme. Si un projet nécessite réellement une densité de média plus élevée, la configuration du réservoir ou la combinaison de processus doit être réévaluée- plutôt que de simplement ajouter davantage de média.
Q3 : Comment un projet de rénovation doit-il déterminer son taux de remplissage ?
R : Les projets de rénovation sont limités à la fois par le volume du réservoir existant et par la capacité du système d'aération. Vérifiez d'abord si l'alimentation en aération actuelle peut maintenir la fluidisation et le transfert d'oxygène au taux de remplissage cible, puis exécutez des calculs d'essai dans la plage recommandée ; si nécessaire, validez les taux de fixation et d’élimination du biofilm dans un test pilote avant de passer à la valeur technique.
Conclusion
Il n'existe pas de taux de remplissage-taille unique-convient-à tous. Une valeur saine équivaut aux exigences de charge du scénario plus aux contraintes de capacité des réservoirs/d'aération plus aux corrections régionales de la qualité de l'eau-. Les projets municipaux fonctionnent généralement entre 25 % et 50 %, tandis que les scénarios industriels à forte charge peuvent atteindre 60 % à 67 % - le critère principal est de savoir si les médias peuvent maintenir une fluidisation normale.
Pour connaître les-rapports de remplissage basés sur la qualité de votre eau et les conditions spécifiques de votre réservoir, contactez leAquaSustéquipe technique pour une proposition sur mesure.
